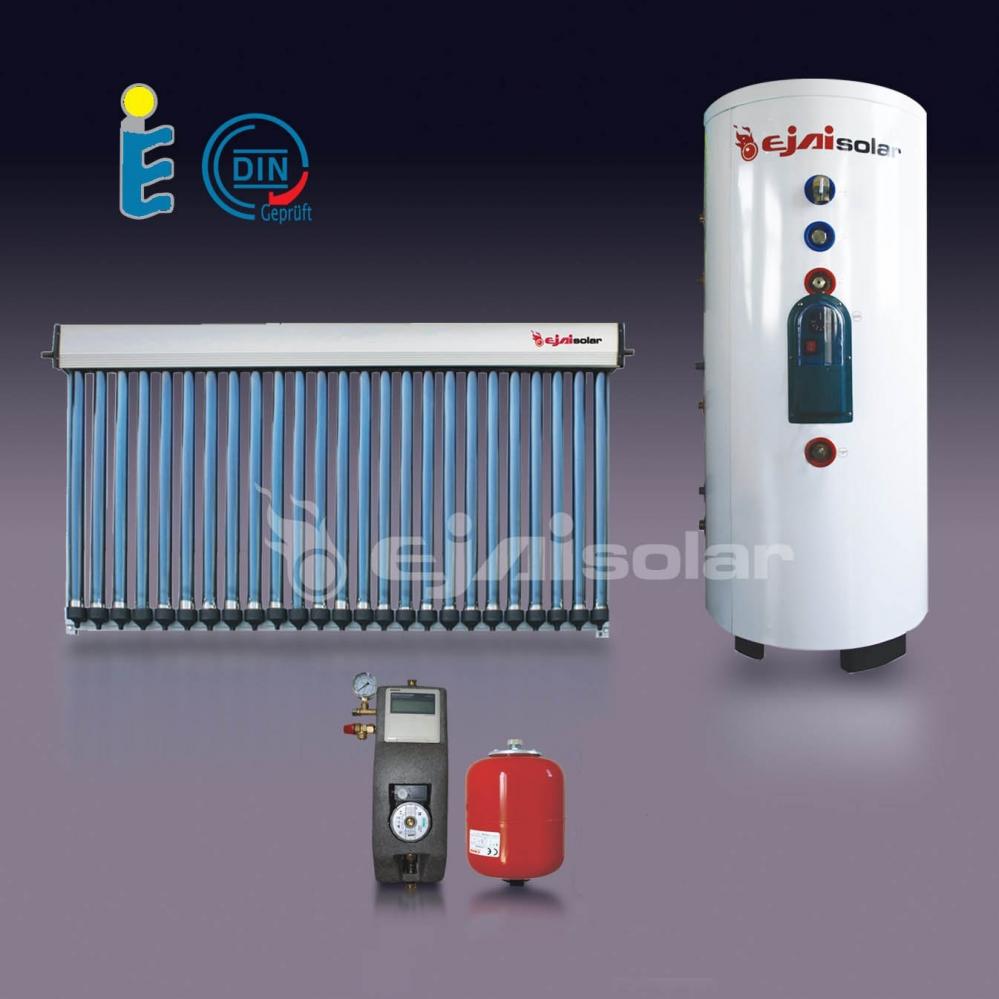

Kit chauffe-eau solaire Inox 150 litres avec collecteur 30 tubes sous vide (tubes de 85 cm), spécialement conçu pour être posé sur un balcon et livré avec sa station de contrôle. Système idéal pour un logement de 1 à 2 personnes.
Ce kit comprend :
1 chauffe-eau de 150 litres à simple échangeur
- Cuve en inox, échangeur en cuivre, soupape de sécurité et pieds pour une pose au sol.
1 panneau à 30 tubes sous vide (58 x 850 mm)
- Tubes en verre sous vide à embouts cuivre, traités borosilicate pour une excellente absorption du rayonnement solaire.
- Isolation du collecteur en laine de roche compressée.
- Aucune circulation d’eau dans les tubes : un tube se remplace sans arrêter ni vidanger le système.
- Collecteur entièrement en cuivre (meilleure conductivité et longévité), carrosserie et cadre en aluminium.
- Entrée et sortie en cuivre lisse, section 22 mm.
- Température de stagnation 270 °C — surface d’absorption 1,92 m² — puissance 1000 W/m².
1 station de contrôle pré-montée et isolée
- 1 contrôleur électronique de régulation solaire à 3 sondes de température.
- 1 circulateur Wilo 3 vitesses.
- 1 potence avec soupape de sécurité et manomètre.
- 1 vase d’expansion de 8 litres.
Garantie 2 ans sur les tubes sous vide, le ballon (cuve et échangeurs) et le collecteur du panneau ; garantie 1 an sur la station de régulation et le thermoplongeur.
À quoi sert un chauffe-eau solaire ?
Les panneaux solaires thermiques produisent de l’eau chaude sanitaire (ECS) de manière écologique et économique. Le chauffe-eau solaire, aussi appelé CESI (Chauffe-Eau Solaire Individuel), est la première source d’énergie solaire pour l’habitation, avant le chauffage solaire et le photovoltaïque.
Il peut aussi préchauffer l’eau du circuit de chauffage et réduire les consommations d’énergie (fioul, gaz, électrique) en limitant les remises en route du système d’appoint.
Comment ça fonctionne ?
Le chauffe-eau solaire thermique se compose de deux pièces maîtresses : le panneau à tubes sous vide (à l’extérieur) et le ballon solaire (à l’intérieur). Les deux sont reliés par un circuit primaire sous pression contenant un mélange d’eau et d’antigel (glycol).
Ce fluide récupère les calories dans le collecteur du panneau puis les restitue au ballon via un échangeur, avant de repartir se réchauffer. Un circulateur fait tourner le mélange, piloté par le contrôleur qui compare les températures panneau / ballon et coupe le circulateur une fois la consigne atteinte. Le ballon, cuve inox isolée au polyuréthane, stocke l’eau chaude.
En appoint, par faible ensoleillement, on utilise le thermoplongeur du ballon ou un raccordement en série avec le système de chauffage existant.
Les avantages
- Excellent rendement de mai à septembre, très bon de mars à octobre.
- À coupler à un thermoplongeur ou au système existant de novembre à février.
- Grosses économies sur la facture d’eau chaude.
- Solution écologique : ni énergie fossile, ni combustion, ni pollution.
| Modèle | Ballon solaire 150 litres, simple échangeur |
|---|---|
| Cuve | Inox SUS 304, épaisseur 1,5 mm |
| Jaquette extérieure | Métal peint, épaisseur 0,6 mm |
| Isolation | Mousse polyuréthane injectée, 55 mm |
| Échangeur solaire | 30 m de cuivre 12 mm (1 mm) |
| Thermoplongeur | 1500 W avec thermostat |
| Anode magnésium | Oui, en série |
| Pression de fonctionnement | 6 bars (pression d’essai 14 bars) |
| Soupape de sécurité | Sécurisée à 90 °C ou 7 bars |
| Ballon (dimensions / poids) | Ø 470 mm x hauteur 1430 mm — 44 kg |
| Panneau 30 tubes | Tubes sous vide 58 x 850 mm — surface d’absorption 1,92 m² |

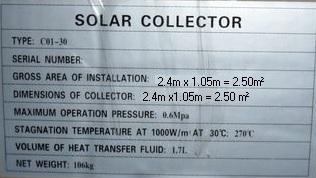

| Panneau (dimensions / poids) | 1005 x 2400 mm — 59 kg — stagnation 270 °C |
| Station de contrôle | Contrôleur 3 sondes, circulateur Wilo 3 vitesses, vase d’expansion 8 L |
| Garantie | 2 ans tubes / ballon / collecteur — 1 an station & thermoplongeur |

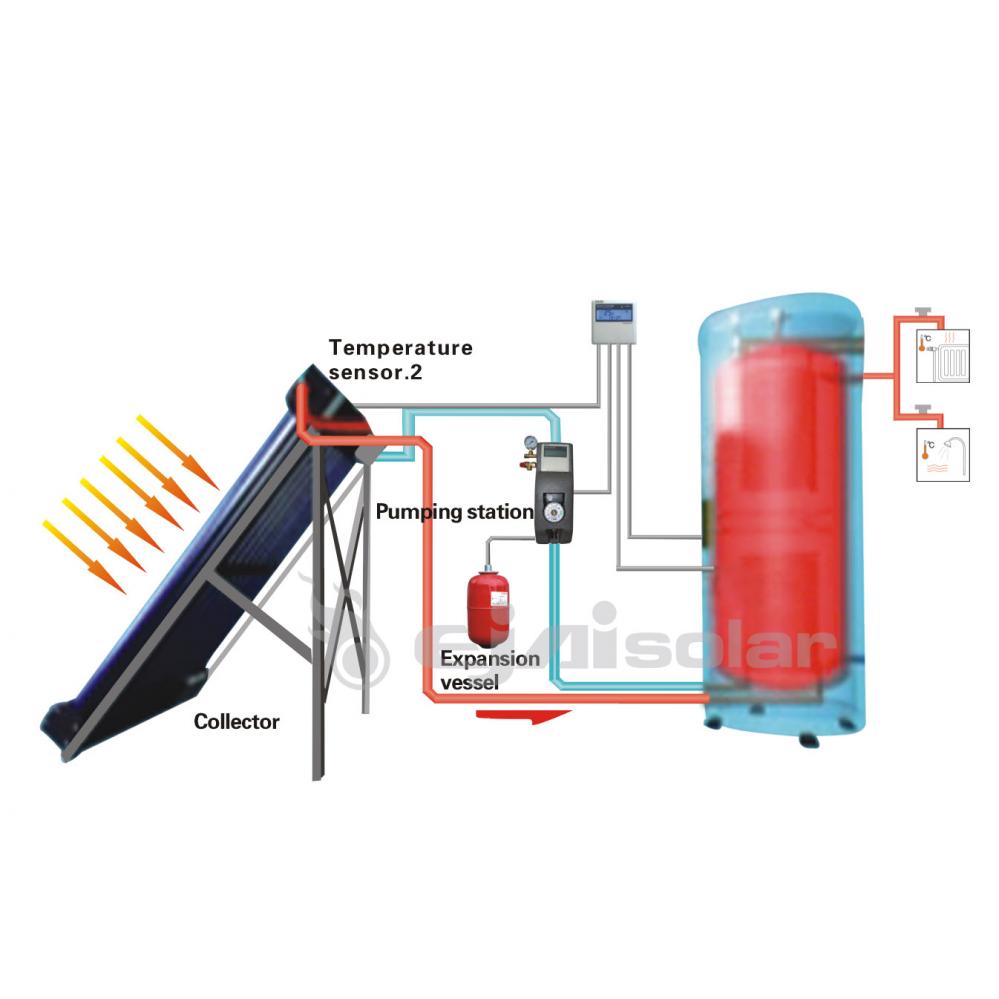

Un schéma type d’installation est disponible ici : schéma d’installation du kit solaire.

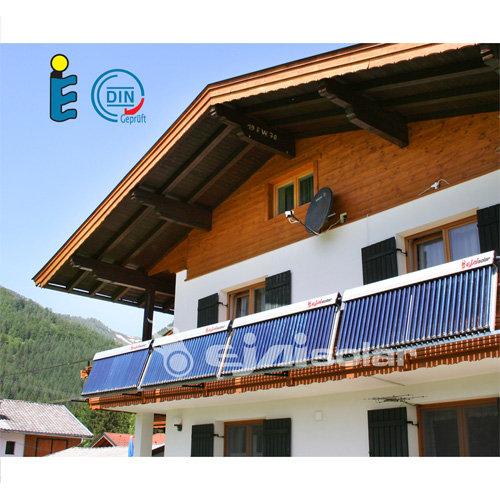

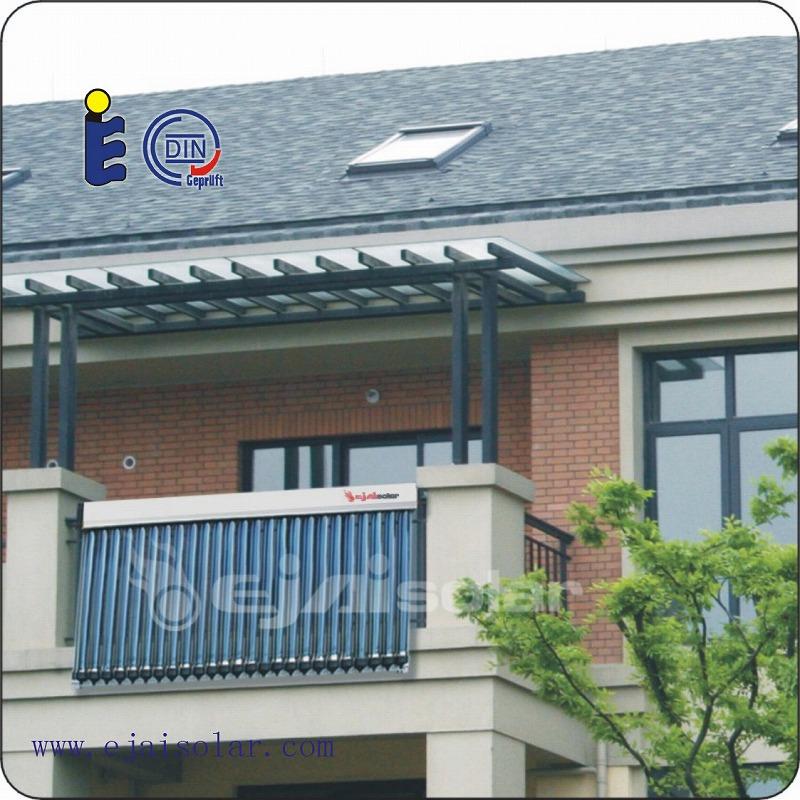

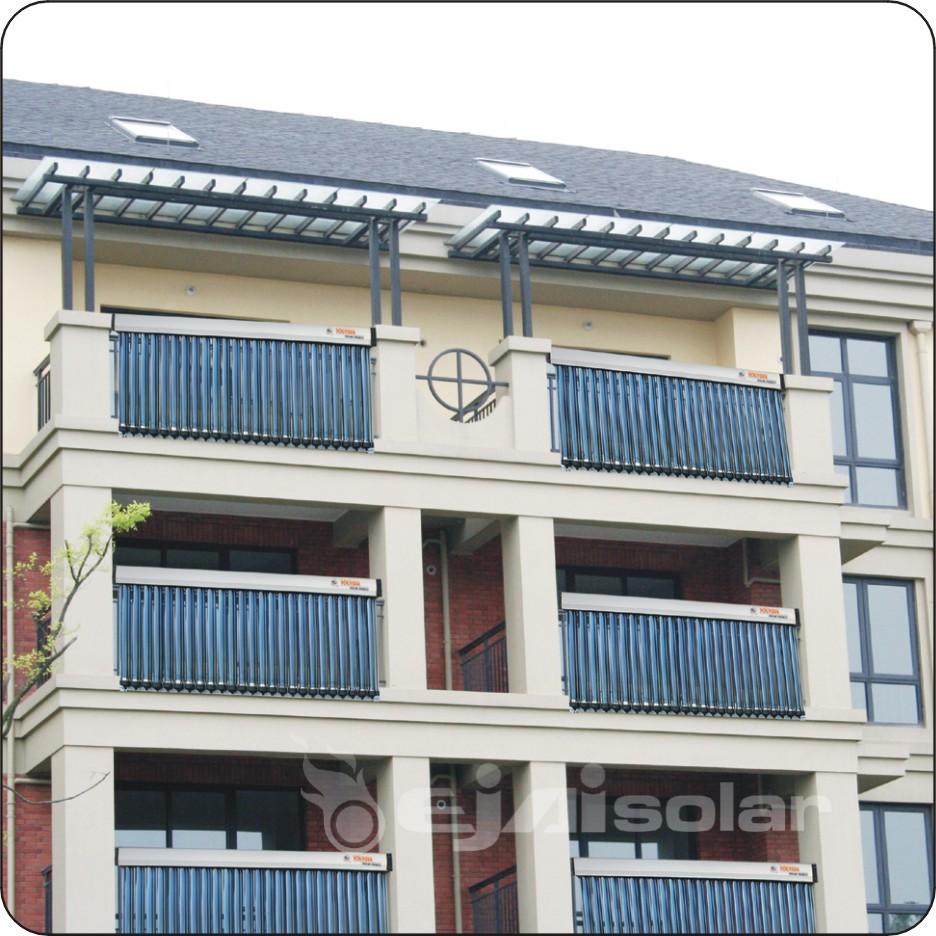

La station de contrôle est livrée pré-montée. Le panneau à tubes sous vide se fixe sur le garde-corps ou en façade du balcon, le ballon se place à l’intérieur, et les deux sont reliés par le circuit primaire (eau + antigel).
Nous importons directement nos produits et les revendons sans intermédiaire : c’est ce qui nous permet d’afficher les prix les plus bas du marché.
Important — raccordement du thermoplongeur
Ne jamais brancher le thermoplongeur en direct sur le chauffe-eau solaire : il chaufferait en continu et risquerait d’endommager le chauffe-eau et votre circuit sanitaire. Les trois fils qui sortent du chauffe-eau sont ceux du thermoplongeur ; ils doivent obligatoirement être raccordés au thermostat du ballon ou à la station de contrôle.
Contenu du ou des cartons
- 1 ballon solaire 150 litres inox, simple échangeur
- 1 thermoplongeur 1500 W, 1 barre de magnésium
- 1 soupape de sécurité, 1 clapet anti-retour, 1 bouchon
- 3 pieds + 12 vis
- 1 collecteur
- 30 tubes avec ailette, tige en cuivre, bouchon silicone et coupelle alu
- 1 cadre en alu + visserie, 30 cabochons de soutien, 1 pâte thermique de contact
- 1 contrôleur électronique avec 3 sondes (1 PT1000 +280 °C, 2 NTC10K +105 °C)
- 1 vase d’expansion 8 litres Varem, 1 flexible annelé et joint
- 1 circulateur Wilo 3 vitesses, 1 soupape de sécurité, 1 manomètre
- 1 débitmètre et 1 vanne d’arrêt
Le calcul des frais de port se fait à partir du numéro de département de livraison : merci de le renseigner dans votre espace client.

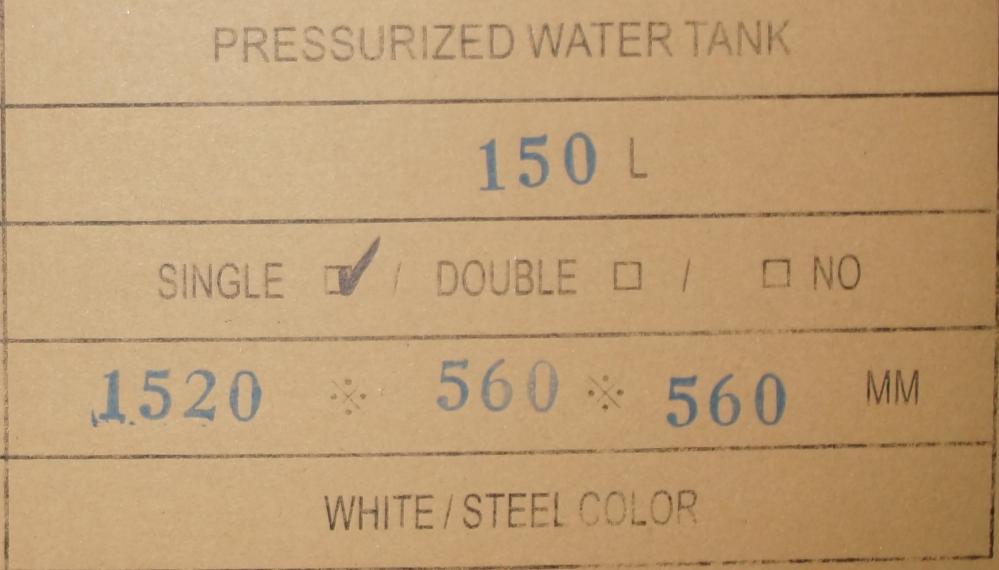

Dimensions des colis (transport)
Les dimensions indiquées sur les étiquettes sont celles des cartons (information importante pour le transport). Tous nos prix affichés sont TTC, TVA 20 % incluse.
Ballon 150 litres, monté avec ses pieds : diamètre 470 mm x hauteur 1430 mm — poids 44 kg.
Panneau 30 tubes (nu) : hauteur 1005 mm x largeur 2400 mm — poids 59 kg.
Le panneau est livré en 4 colis :
- 3 cartons de 10 tubes : 97 x 35 x 26 cm (L x l x h) chacun
- 1 carton collecteur : 250 x 21 x 21 cm (L x l x h)
- 1 carton accessoires station : 54 x 42 x 32 cm — 9,6 kg
Nos chauffe-eau solaires sont certifiés. Consulter les certificats.
- Matériel CE — norme européenne
- Norme ISO 9001:2008
- Produit certifié Solar Keymark
- SRCC
Pour combien de personnes ce kit 150 litres est-il adapté ?
Ce kit est dimensionné pour un foyer de 1 à 2 personnes. Comptez environ 50 à 75 litres d’eau chaude par personne et par jour. Pour 3 personnes ou plus, orientez-vous vers un ballon de 200 à 300 litres.
Peut-on vraiment l’installer sur un balcon ?
Oui : ce kit est spécialement conçu pour une pose sur balcon. Le panneau à tubes sous vide se fixe sur le garde-corps ou en façade, et le ballon se place à l’intérieur. Un schéma type d’installation est disponible dans l’onglet « Installation ».
Puis-je l’installer moi-même ?
La station de contrôle est livrée pré-montée et un bon bricoleur peut réaliser l’installation en suivant le schéma fourni. Pour le raccordement hydraulique et électrique définitif, nous recommandons de faire appel à un professionnel. Le circuit primaire doit être rempli d’un mélange eau + antigel (glycol).
Comment le produit est-il livré et emballé ?
Le kit est expédié en 4 colis : 3 cartons de 10 tubes (97 x 35 x 26 cm), 1 carton collecteur (250 x 21 x 21 cm) et 1 carton accessoires station (54 x 42 x 32 cm). Le ballon 150 L pèse 44 kg et le panneau 59 kg. Le détail figure dans l’onglet « Contenu & dimensions ».
À quoi sert le thermoplongeur et comment le brancher ?
Le thermoplongeur sert d’appoint électrique quand l’ensoleillement est insuffisant (novembre à février). Il ne doit jamais être branché en direct sur le chauffe-eau : raccordez-le obligatoirement au thermostat du ballon ou à la station de contrôle, sous peine d’endommager l’installation.
Le système résiste-t-il au gel en hiver ?
Oui. Le circuit primaire est protégé par un mélange d’eau et d’antigel (glycol), et les tubes sous vide conservent un bon rendement même par temps froid et ensoleillé. Aucune eau ne circule dans les tubes : on peut en remplacer un sans vidanger le système.
Quelle est la garantie ?
Garantie 2 ans sur les tubes sous vide, le ballon (cuve et échangeurs) et le collecteur du panneau ; garantie 1 an sur la station de régulation et le thermoplongeur.
