Installer un chauffe-eau solaire
À savoir avant de commencer
- Sécurisez-vous, surtout pour une pose en toiture, et soignez l’étanchéité du toit.
- Attention aux brûlures : les raccordements peuvent être très chauds quand le système fonctionne.
- Proscrivez le PER sur la liaison primaire (chauffe-eau ↔ panneau ↔ station) : il ne supporte pas les températures > 110 °C.
- Disposez d’un minimum de connaissances en plomberie, fluides, électricité et bâtiment.
Conseils de pose et de mise en route
- Posez les tubes et remplissez l’installation tôt le matin, le soir ou par temps couvert — ou bâchez les panneaux pour occulter le rayonnement.
- Étanchéité des filetages : utilisez de la Loctite 542 sur les deux côtés (mâle et femelle). La filasse donne de mauvais résultats au niveau des capteurs.
- Rincez le circuit 5 à 10 min à l’eau du robinet (hors plein soleil, hors gel). Mettez ensuite sous pression à 3 bars (eau sans additif) au moins 1 h pour contrôler l’étanchéité ; isolez le vase d’expansion pendant ce test.
- Remplissez avec du mono-propylène glycol (non toxique, qualité alimentaire) à la pompe vide-cave. Montez la pression du circuit primaire entre 1 et 1,3 bar (elle augmente avec la température). Ouvrez le purgeur d’air automatique au point haut pendant le remplissage.
- Bien purger : faites tourner le circulateur, l’air remonte au purgeur ; coupez, ouvrez/fermez le purgeur, relancez — plusieurs fois (plus simple à deux). Une bonne purge ne fait pas fluctuer la pression au manomètre.
- Vérifiez la pression une semaine après la mise en route (le glycol dégaze à haute température).
Entretien
- Contrôlez l’anode de magnésium tous les 1,5 à 2 ans ; remplacez-la si usée.
- Vidangez le circuit primaire (glycol) tous les 2 à 3 ans selon le fabricant.
- Nettoyez les tubes / surfaces vitrées tous les 2 ans.
- Vérifiez régulièrement la pression du circuit primaire.
- Selon la région, prévoyez un filet anti-grêle (résiste à des grêlons d’environ 2,5 cm).
À ne pas faire
- Utiliser du PER pour la liaison chauffe-eau ↔ panneau (le plastique fond).

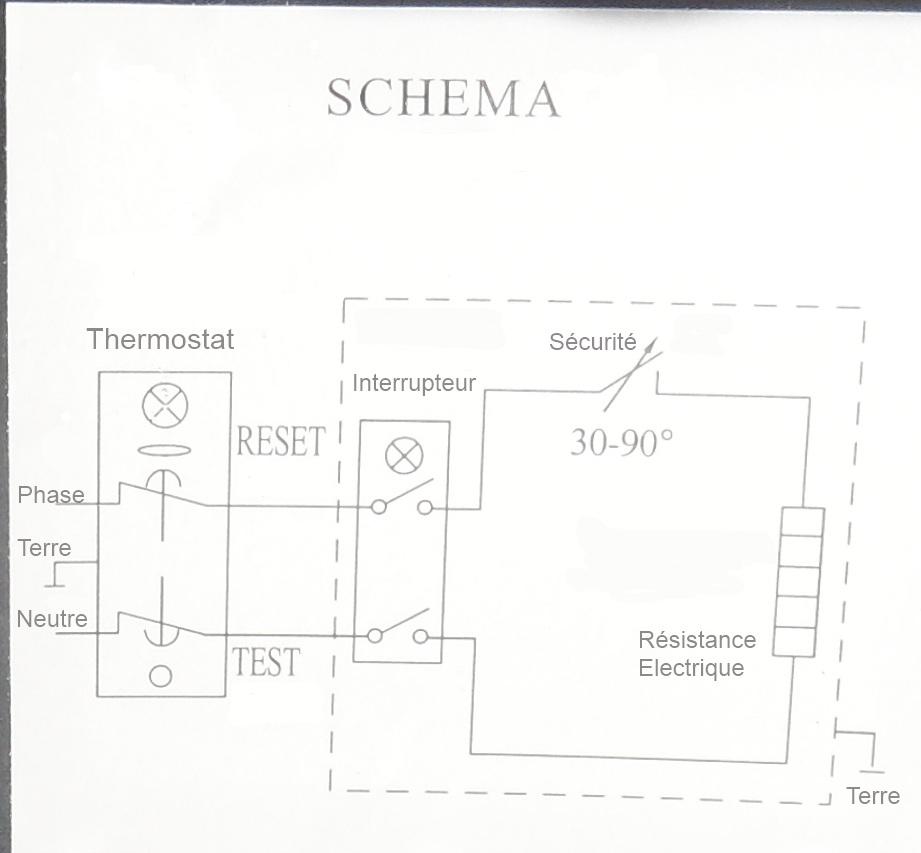

- Brancher le thermoplongeur en direct sans passer par le thermostat. Le ballon est livré câblé pour un raccordement sur le bornier du contrôleur ; pour un usage sans panneaux, faites passer phase et neutre par le thermostat du ballon.
Astuce
Enduisez les sondes de température de pâte thermique avant de les introduire dans les doigts de gant du ballon et du panneau : le contact thermique sera bien meilleur.
Nous ne saurions être tenus responsables des dommages résultant d’une mauvaise installation ou manipulation, d’une usure prématurée liée à la qualité de l’eau, du stockage ou de toute action du client ou d’un tiers.
Combien consomme mon installation ?
Le seul consommateur électrique est le circulateur. À sa vitesse maximale : 0,40 A × 230 V ≈ 92 W. Pour 8 h de fonctionnement par jour : 92 × 8 ≈ 736 Wh/jour, soit ≈ 268,6 kWh/an. À 0,11 €/kWh, cela représente environ 29,50 €/an, soit moins de 8 centimes par jour.
Merci aux élèves du lycée G. Eiffel de Bordeaux.

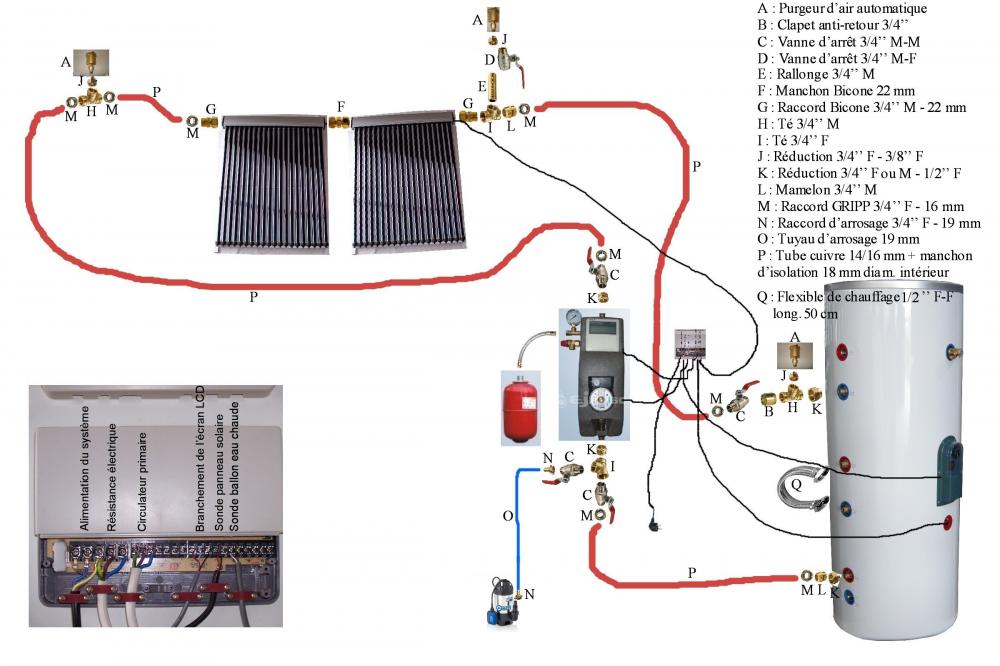

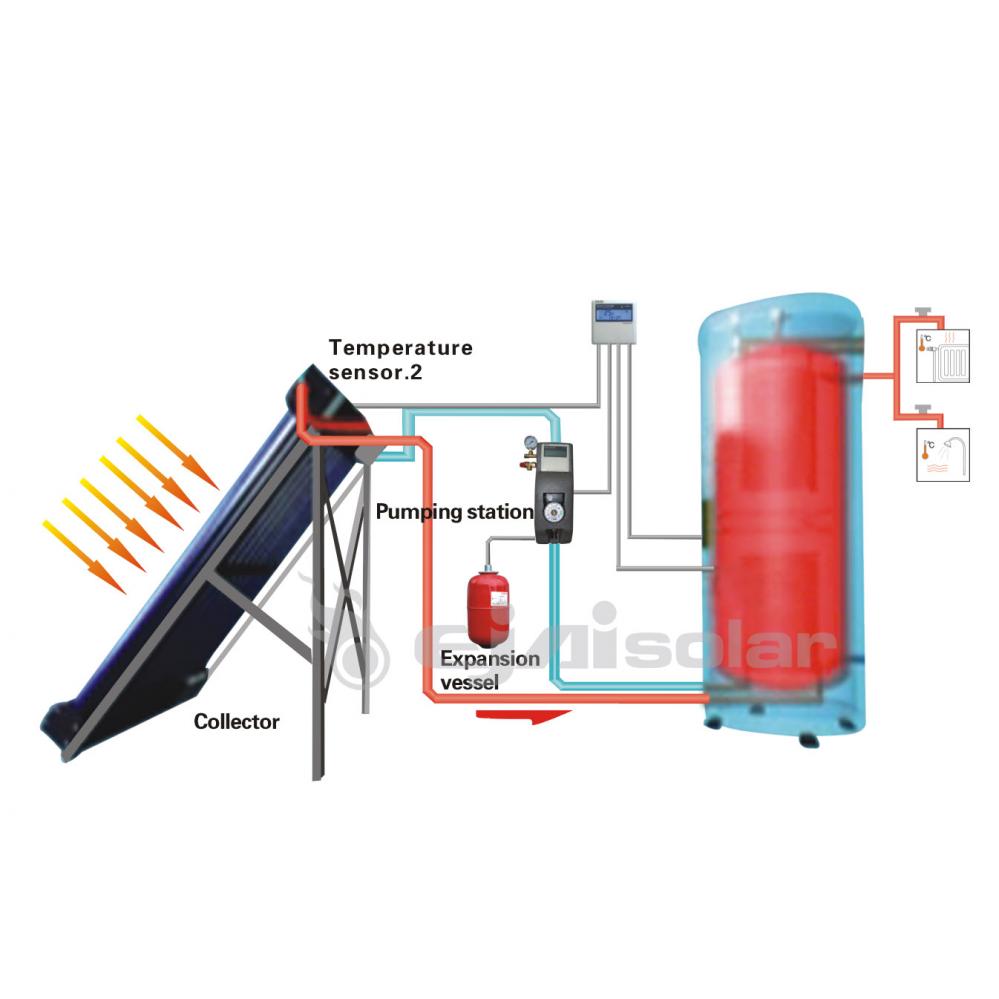

Schéma type d’une installation de chauffe-eau solaire
Quel volume de glycol dans le circuit primaire ?
Contenance par mètre linéaire de tuyau selon le diamètre intérieur :
| Diamètre intérieur (mm) | Contenance (litres / mètre) |
|---|---|
| 8 | 0,050 |
| 10 | 0,079 |
| 12 | 0,113 |
| 13 | 0,133 |
| 14 | 0,154 |
| 16 | 0,201 |
| 20 | 0,314 |
| 26 | 0,494 |
Dans l’échangeur solaire : 2,37 L pour les ballons de 120 à 400 litres, 3,39 L pour le 500 litres. Ajoutez ensuite le volume des tuyaux de raccordement et la contenance du panneau :
- 15 tubes : 0,9 L
- 20 tubes : 1,2 L
- 25 tubes : 1,5 L
- 30 tubes (y compris balcon) : 1,7 L
Caractéristiques techniques des Ballons solaires
| Modèle | 120 L | 200 L | 300 L | 400 L | 500 L |
|---|---|---|---|---|---|
| Cuve inox SUS 304 (épaisseur) | 1,5 mm | 2 mm | 2 mm | 2 mm | 2,5 mm |
| Jaquette extérieure | Métal peint, 0,6 mm | ||||
| Thermoplongeur | 2000 W (chinois) — option française 1800 W (+95 €, au panier) | ||||
| Anode magnésium | Oui, en série | ||||
| Pression de fonctionnement | 6 bars (essai 14 bars) | ||||
| Soupape de sécurité | Sécurisée à 90 °C ou 7 bars | ||||
| Isolation polyuréthane | 55 mm | 50 mm | 50 mm | 60 mm | 60 mm |
| 1er échangeur (solaire) | 30 m cuivre 12 mm | 30 m cuivre 12 mm | 30 m cuivre 12 mm | 30 m cuivre 12 mm | 30 m cuivre 14 mm |
| 2e échangeur | — | 15 m cuivre 14 mm | 20 m cuivre 16 mm | 20 m cuivre 16 mm | 30 m cuivre 18 mm |
| Dimensions (Ø × hauteur) | 0,47 × 1,31 m | 0,55 × 1,45 m | 0,58 × 1,80 m | 0,70 × 1,57 m | 0,70 × 1,85 m |
| Garantie | 2 ans | ||||
FAQ — Installation
Peut-on installer le kit soi-même ?
La station est livrée pré-montée et un bon bricoleur peut réaliser l’installation en suivant le schéma. Pour le raccordement hydraulique et électrique définitif, nous recommandons un professionnel.
Quel fluide mettre dans le circuit primaire ?
Du mono-propylène glycol (non toxique, qualité alimentaire). Réglez la pression du circuit primaire entre 1 et 1,3 bar.
Peut-on utiliser du PER ?
Non : le PER ne supporte pas les températures du circuit primaire (> 110 °C). Utilisez du cuivre, et de la Loctite 542 pour l’étanchéité des filetages.
Quel entretien prévoir ?
Contrôler l’anode de magnésium tous les 1,5 à 2 ans, vidanger le glycol tous les 2 à 3 ans, nettoyer les tubes tous les 2 ans et vérifier régulièrement la pression.
