Kit chauffe-eau solaire 150 litres avec 1 panneau à 20 tubes sous vide (58 x 1800 mm), livré avec sa station de contrôle. Système adapté à un logement de 1 à 2 personnes, posable sur toiture, terrasse, au sol ou en façade.
1 chauffe-eau de 150 litres à simple échangeur
- Cuve en inox, échangeur en cuivre, soupape de sécurité et pieds pour une pose au sol.
- Thermoplongeur 1500 W.
1 panneau à 20 tubes sous vide (58 x 1800 mm)
- Tubes en verre sous vide à embouts cuivre, traités borosilicate pour une excellente absorption du rayonnement solaire.
- Aucune circulation d’eau dans les tubes : un tube se remplace sans arrêter ni vidanger le système.
- Collecteur entièrement en cuivre, carrosserie et cadre en aluminium.
- Entrée et sortie en cuivre, section 22 mm — surface d’absorption 2,57 m² — stagnation 270 °C — 1000 W/m².
1 station de contrôle pré-montée et isolée
- Contrôleur électronique à 3 sondes, circulateur Wilo 3 vitesses, soupape de sécurité avec manomètre, vase d’expansion 8 litres.
Garantie 2 ans sur les tubes sous vide, le ballon (cuve et échangeurs) et le collecteur ; garantie 1 an sur la station et le thermoplongeur.
À quoi sert un chauffe-eau solaire ?
Les panneaux solaires thermiques produisent de l’eau chaude sanitaire (ECS) de manière écologique et économique. Le chauffe-eau solaire, ou CESI (Chauffe-Eau Solaire Individuel), peut aussi préchauffer l’eau du circuit de chauffage et réduire les consommations d’énergie d’appoint (fioul, gaz, électrique).
Comment ça fonctionne ?
Deux pièces maîtresses : le panneau à tubes sous vide (à l’extérieur) et le ballon solaire (à l’intérieur), reliés par un circuit primaire sous pression contenant un mélange d’eau et d’antigel (glycol). Le fluide récupère les calories dans le collecteur, les restitue au ballon via un échangeur, puis repart se réchauffer. Un circulateur, piloté par le contrôleur, coupe dès la consigne atteinte.
Les avantages
- Excellent rendement de mai à septembre, très bon de mars à octobre.
- À coupler à un thermoplongeur ou au système existant de novembre à février.
- Grosses économies sur la facture d’eau chaude — solution écologique sans combustion.
| Modèle | Ballon solaire 150 litres, simple échangeur |
|---|---|
| Cuve | Inox SUS 304, épaisseur 1,5 mm |
| Jaquette extérieure | Métal peint, épaisseur 0,6 mm |
| Isolation | Mousse polyuréthane injectée, 55 mm |
| Échangeur solaire | 30 m de cuivre 12 mm (1 mm) |
| Thermoplongeur | 1500 W avec thermostat |
| Anode magnésium | Oui, en série |
| Pression de fonctionnement | 6 bars (essai 14 bars) |
| Soupape de sécurité | Sécurisée à 90 °C ou 7 bars |
| Ballon (dimensions / poids) | Ø 470 mm x hauteur 1410 mm — 44 kg |
| Panneau 20 tubes | Tubes sous vide 58 x 1800 mm — surface d’absorption 2,57 m² |

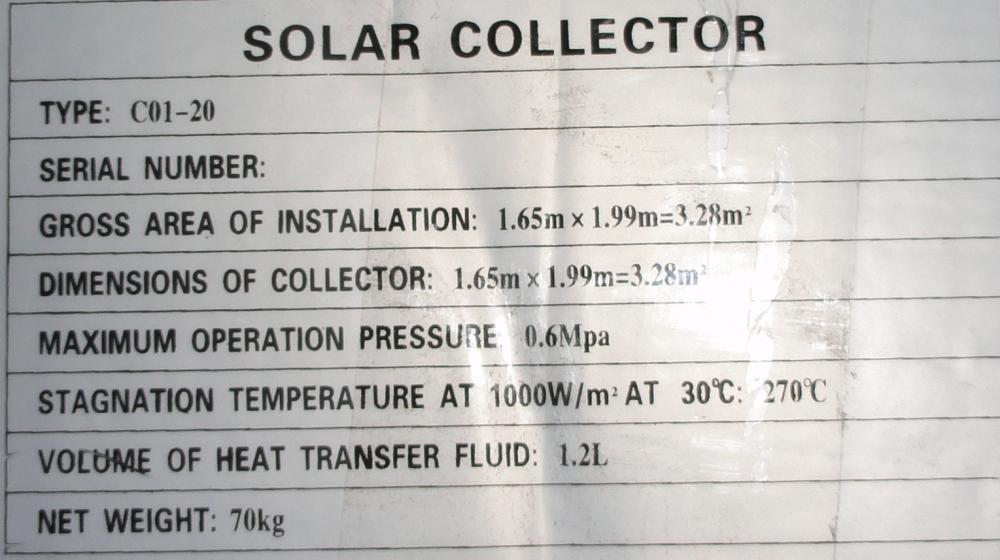

| Panneau (dimensions / poids) | 1990 x 1650 mm — 70 kg — stagnation 270 °C |
| Garantie | 2 ans tubes / ballon / collecteur — 1 an station & thermoplongeur |

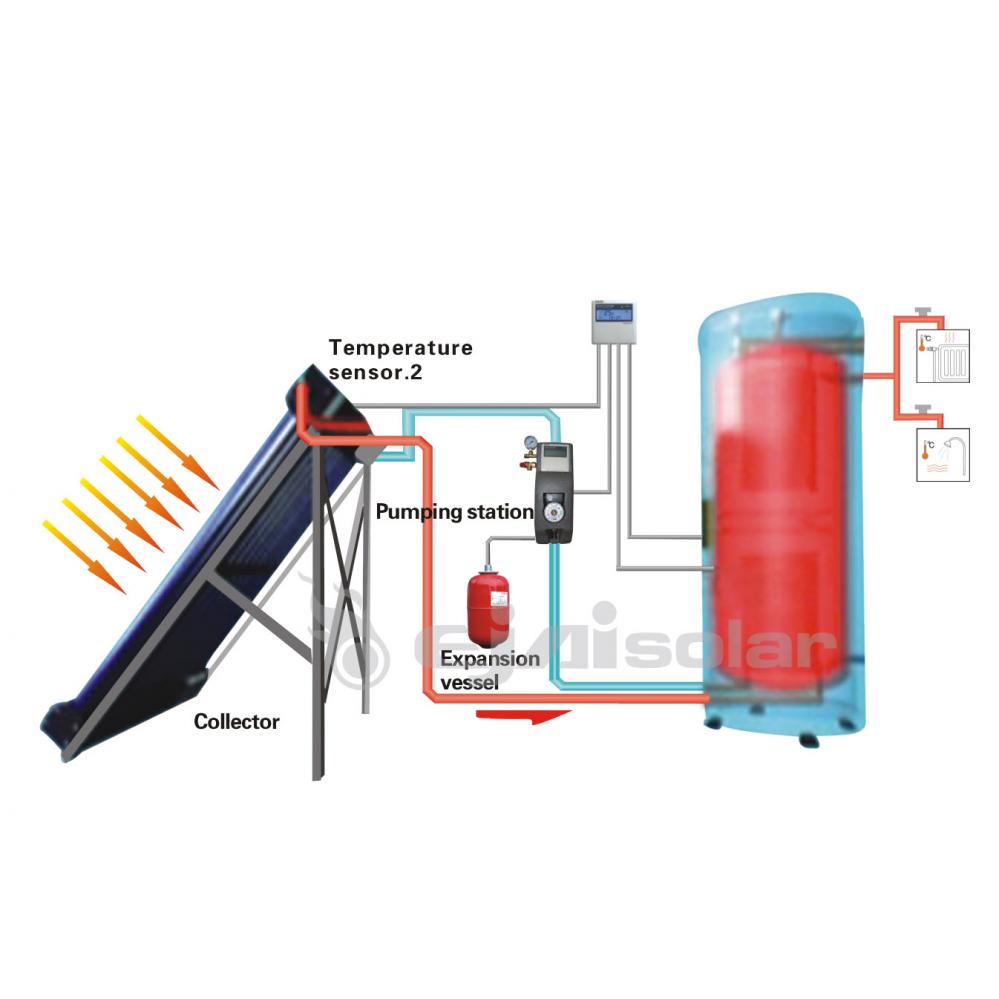

Un schéma type d’installation est disponible ici : schéma d’installation du kit solaire.
La station de contrôle est livrée pré-montée. Le panneau se pose sur toiture, terrasse, au sol ou en façade (4 pattes de fixation toiture fournies) ; le ballon se place à l’intérieur, relié au panneau par le circuit primaire (eau + antigel).
Nous importons directement nos produits et les revendons sans intermédiaire : c’est ce qui nous permet d’afficher les prix les plus bas du marché.
Important — raccordement du thermoplongeur
Ne jamais brancher le thermoplongeur en direct sur le chauffe-eau solaire : il chaufferait en continu et risquerait d’endommager le chauffe-eau et votre circuit sanitaire. Les trois fils qui sortent du chauffe-eau sont ceux du thermoplongeur ; ils doivent obligatoirement être raccordés au thermostat du ballon ou à la station de contrôle.
Contenu du ou des cartons
- 1 ballon solaire 150 litres inox, simple échangeur
- 1 thermoplongeur 1500 W, 1 barre de magnésium
- 1 soupape de sécurité, 1 clapet anti-retour, 1 bouchon
- 3 pieds + 12 vis
- 1 collecteur, 20 tubes (ailette, tige cuivre, bouchon silicone, coupelle alu)
- 1 cadre alu + visserie, 20 cabochons de soutien, 4 pattes de fixation toiture
- 1 pâte thermique de contact
- 1 contrôleur électronique 3 sondes (1 PT1000 +280 °C, 2 NTC10K +105 °C)
- 1 vase d’expansion 8 L Varem, 1 flexible annelé et joint
- 1 circulateur Wilo 3 vitesses, 1 soupape de sécurité, 1 manomètre
- 1 débitmètre et 1 vanne d’arrêt
Le calcul des frais de port se fait à partir du numéro de département de livraison : merci de le renseigner dans votre espace client.
Dimensions & transport

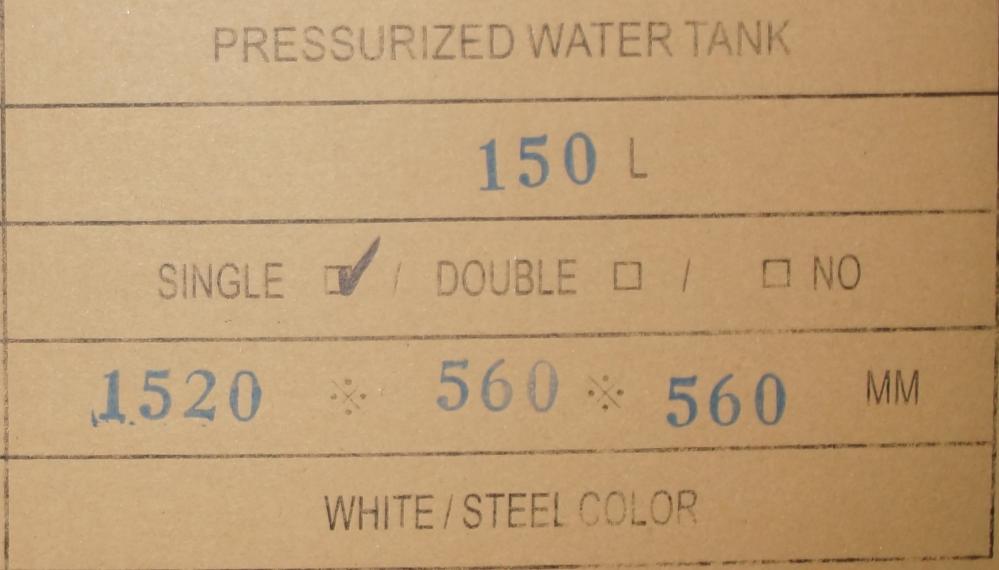

Ballon 150 litres, posé avec ses pieds : diamètre 470 mm x hauteur 1410 mm — poids 44 kg. Carton de transport : 1520 x 560 x 560 mm. Tous nos prix affichés sont TTC, TVA 20 % incluse.
Panneau 20 tubes (nu) : hauteur 1990 mm x largeur 1650 mm — poids 70 kg.
Le panneau est livré en 3 colis :
- 2 cartons de 10 tubes : 195 x 35 x 18 cm (L x l x h) chacun
- 1 carton collecteur : 200 x 21 x 21 cm (L x l x h)
- 1 carton accessoires station : 54 x 42 x 32 cm — 9,6 kg
Nos chauffe-eau solaires sont certifiés. Consulter les certificats.
- Matériel CE — norme européenne
- Norme ISO 9001:2008
- Produit certifié Solar Keymark
- SRCC
Pour combien de personnes ce kit 150 litres est-il adapté ?
Ce kit est dimensionné pour un foyer de 1 à 2 personnes (environ 50 à 75 litres d’eau chaude par personne et par jour). Pour 3 personnes ou plus, optez pour un ballon de 200 à 300 litres.
Où peut-on installer le panneau ?
Sur toiture, terrasse, au sol ou en façade : 4 pattes de fixation toiture sont fournies. Le ballon se place à l’intérieur. Un schéma type figure dans l’onglet « Installation ».
Puis-je l’installer moi-même ?
La station de contrôle est livrée pré-montée et un bon bricoleur peut réaliser l’installation en suivant le schéma fourni. Pour le raccordement hydraulique et électrique définitif, nous recommandons un professionnel. Le circuit primaire doit être rempli d’un mélange eau + antigel (glycol).
Comment le produit est-il livré ?
En 4 colis : 2 cartons de 10 tubes (195 x 35 x 18 cm), 1 carton collecteur (200 x 21 x 21 cm) et 1 carton accessoires station (54 x 42 x 32 cm). Le ballon 150 L pèse 44 kg, le panneau 70 kg. Détail dans l’onglet « Contenu & dimensions ».
À quoi sert le thermoplongeur et comment le brancher ?
Il sert d’appoint électrique quand l’ensoleillement est insuffisant (novembre à février). Ne le branchez jamais en direct sur le chauffe-eau : raccordez-le au thermostat du ballon ou à la station de contrôle.
Le système résiste-t-il au gel ?
Oui : le circuit primaire est protégé par un mélange eau + antigel (glycol), et les tubes sous vide conservent un bon rendement par temps froid et ensoleillé. Aucune eau ne circule dans les tubes.
Quelle est la garantie ?
Garantie 2 ans sur les tubes sous vide, le ballon (cuve et échangeurs) et le collecteur ; garantie 1 an sur la station de régulation et le thermoplongeur.
