Kit chauffe-eau solaire 200 litres (ballon double échangeur) avec 1 panneau à 20 tubes sous vide (58 x 1800 mm), livré avec sa station de contrôle. Adapté à un logement de 2 à 3 personnes ; pose sur toiture, terrasse, au sol ou en façade.
1 ballon de 200 litres à double échangeur
- Cuve en inox, double échangeur en cuivre, soupape de sécurité et pieds pour une pose au sol.
- Thermoplongeur 1500 W.

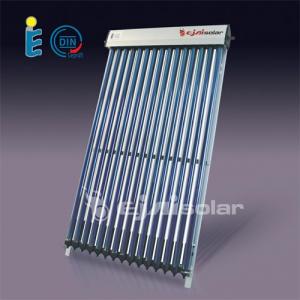

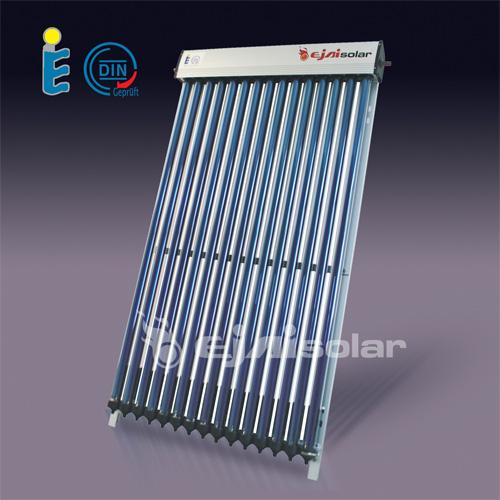

1 panneau à 20 tubes sous vide (58 x 1800 mm)

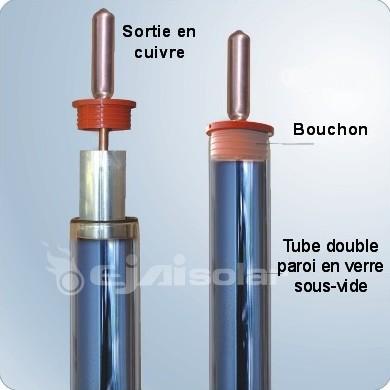

- Tubes en verre sous vide à embouts cuivre, traités borosilicate ; collecteur tout cuivre, cadre et carrosserie aluminium.
- Aucune circulation d’eau dans les tubes : un tube se remplace sans vidanger le système.
- Surface d’absorption 2,57 m² — stagnation 270 °C — 1000 W/m².

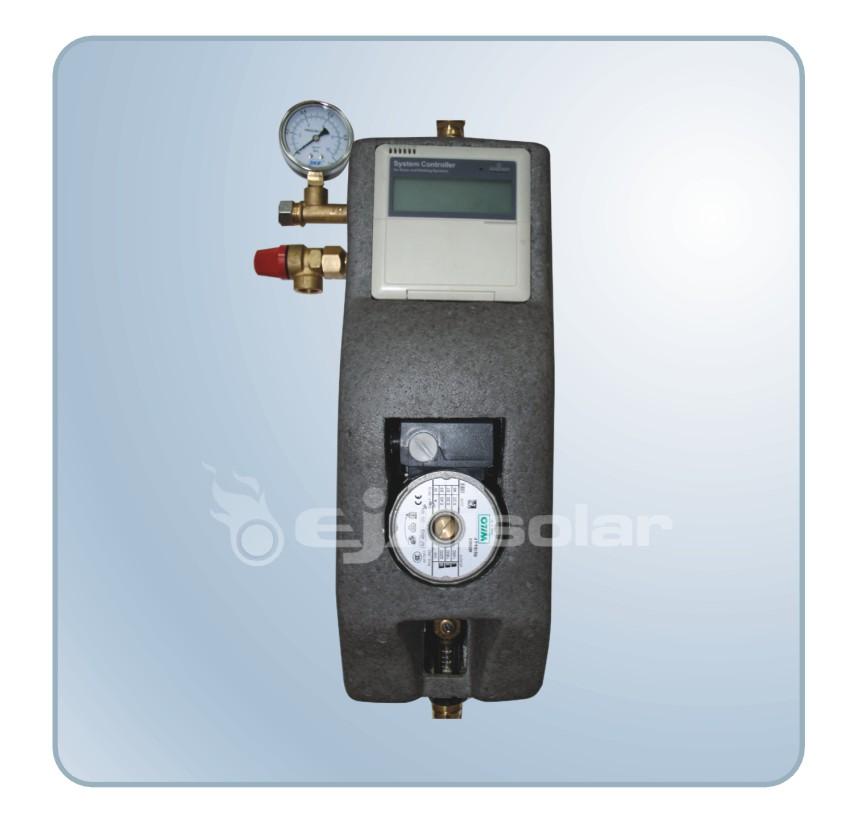

1 station de contrôle pré-montée et isolée

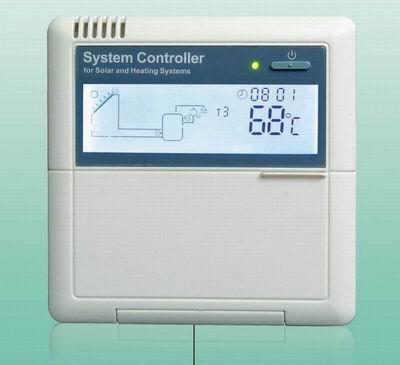

- Contrôleur électronique à 3 sondes, circulateur Wilo 3 vitesses, soupape de sécurité avec manomètre, vase d’expansion 8 litres.
Garantie 2 ans tubes / ballon / collecteur ; 1 an station et thermoplongeur.
À quoi sert un chauffe-eau solaire ?
Les panneaux solaires thermiques produisent de l’eau chaude sanitaire (ECS) de manière écologique et économique. Le CESI (Chauffe-Eau Solaire Individuel) peut aussi préchauffer l’eau du circuit de chauffage et réduire les consommations d’énergie d’appoint (fioul, gaz, électrique).
Comment ça fonctionne ?
Le panneau (extérieur) et le ballon (intérieur) sont reliés par un circuit primaire sous pression (eau + antigel). Le fluide récupère les calories dans le collecteur, les restitue au ballon via un échangeur, puis repart se réchauffer. Un circulateur piloté par le contrôleur coupe dès la consigne atteinte.
Les avantages
- Excellent rendement de mai à septembre, très bon de mars à octobre.
- À coupler à un thermoplongeur ou au système existant de novembre à février.
- Grosses économies sur la facture d’eau chaude — écologique, sans combustion.
| Modèle | Ballon solaire 200 litres, double échangeur |
|---|---|
| Cuve | Inox SUS 304, épaisseur 2 mm |
| Jaquette extérieure | Métal peint, épaisseur 0,6 mm |
| Isolation | Mousse polyuréthane injectée, 50 mm |
| 1er échangeur (solaire) | 30 m de cuivre 12 mm (1 mm) |
| 2e échangeur (appoint) | 15 m de cuivre 14 mm (1,2 mm) |
| Thermoplongeur | 1500 W avec thermostat |
| Anode magnésium | Oui, en série |
| Pression de fonctionnement | 6 bars (essai 14 bars) |
| Soupape de sécurité | Sécurisée à 90 °C ou 7 bars |
| Ballon (dimensions / poids) | Ø 550 mm x hauteur 1450 mm — 55 kg |

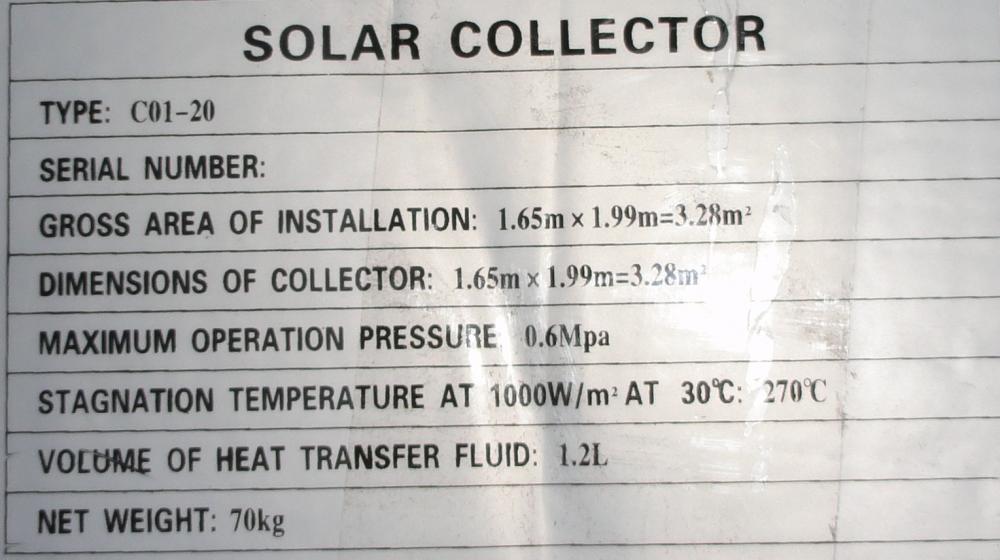

| Panneau 20 tubes | Tubes 58 x 1800 mm — surface 2,57 m² — 1990 x 1650 mm — 70 kg |
| Garantie | 2 ans tubes / ballon / collecteur — 1 an station & thermoplongeur |

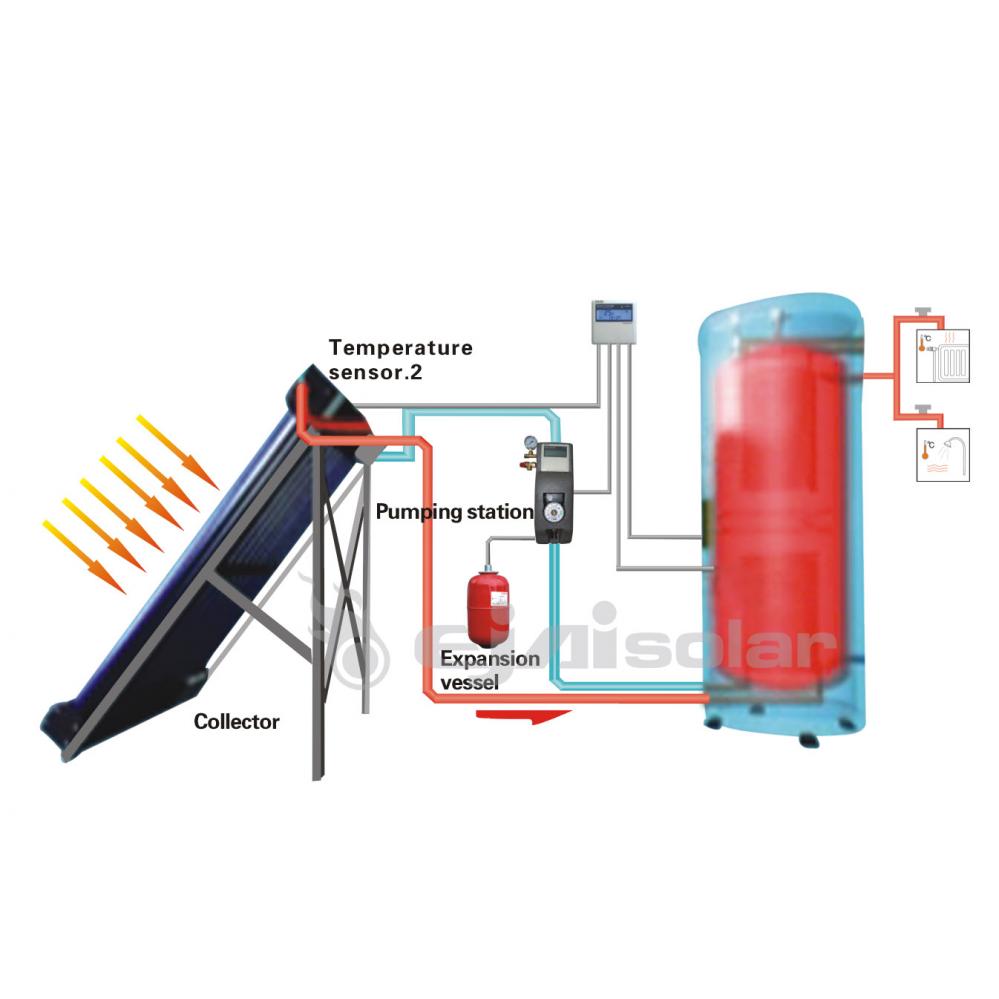

Un schéma type d’installation est disponible ici : schéma d’installation du kit solaire.
La station est livrée pré-montée. Le panneau se pose sur toiture, terrasse, au sol ou en façade ; le ballon se place à l’intérieur, relié au panneau par le circuit primaire (eau + antigel).
Nous importons directement nos produits et les revendons sans intermédiaire : c’est ce qui nous permet d’afficher les prix les plus bas du marché.
Important — raccordement du thermoplongeur
Ne jamais brancher le thermoplongeur en direct sur le chauffe-eau solaire : il chaufferait en continu et risquerait d’endommager l’installation. Les trois fils du chauffe-eau (ceux du thermoplongeur) doivent être raccordés au thermostat du ballon ou à la station de contrôle.
Contenu du ou des cartons
- 1 ballon solaire 200 litres inox, double échangeur
- 1 thermoplongeur 1500 W, 1 barre de magnésium
- 1 soupape de sécurité, 1 clapet anti-retour, 1 bouchon, 3 pieds + 12 vis
- 1 collecteur, 20 tubes (ailette, tige cuivre, bouchon silicone, coupelle alu), 20 cabochons
- 1 cadre alu + visserie, 4 pattes de fixation toiture, 1 pâte thermique
- 1 contrôleur 3 sondes, 1 vase d’expansion 8 L Varem, 1 flexible annelé + joint
- 1 circulateur Wilo 3 vitesses, 1 soupape de sécurité, 1 manomètre, 1 débitmètre, 1 vanne d’arrêt
Dimensions & transport

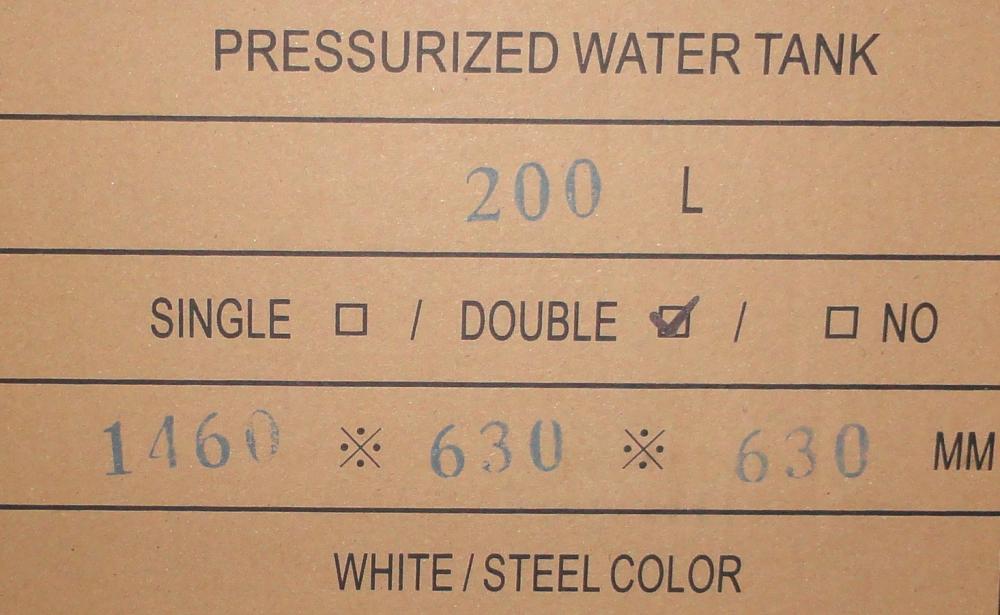

Ballon 200 litres : Ø 550 mm x hauteur 1450 mm — 55 kg, carton 1460 x 630 x 630 mm.
Panneau 20 tubes (nu) : hauteur 1990 mm x largeur 1650 mm — poids 70 kg. Livré en 3 colis :
- 2 cartons de 10 tubes : 195 x 35 x 18 cm chacun
- 1 carton collecteur : 200 x 21 x 21 cm
- 1 carton accessoires station : 54 x 42 x 32 cm — 9,6 kg
Le calcul des frais de port se fait à partir du numéro de département de livraison : merci de le renseigner dans votre espace client. Prix affichés TTC, TVA 20 % incluse.
Nos chauffe-eau solaires sont certifiés. Consulter les certificats.
- Matériel CE — norme européenne
- Norme ISO 9001:2008
- Produit certifié Solar Keymark
- SRCC
Pour combien de personnes ce kit 200 litres est-il adapté ?
Pour un foyer de 2 à 3 personnes (environ 50 à 75 litres d’eau chaude par personne et par jour).
Qu’apporte le double échangeur ?
Le 1er échangeur est dédié au circuit solaire ; le 2e permet de raccorder un appoint (chaudière, etc.) au même ballon, pour garantir l’eau chaude même sans soleil.
Où peut-on installer le panneau ?
Sur toiture, terrasse, au sol ou en façade ; le ballon se place à l’intérieur. Voir l’onglet « Installation ».
Comment le produit est-il livré ?
En 4 colis : 2 cartons de 10 tubes (195 x 35 x 18 cm), 1 carton collecteur (200 x 21 x 21 cm), 1 carton station (54 x 42 x 32 cm). Ballon 55 kg, panneau 70 kg.
À quoi sert le thermoplongeur ?
Appoint électrique quand l’ensoleillement est insuffisant. Ne jamais le brancher en direct : raccordez-le au thermostat du ballon ou à la station de contrôle.
Le système résiste-t-il au gel ?
Oui : circuit primaire protégé par un mélange eau + antigel, tubes sous vide performants par temps froid et ensoleillé.
Quelle est la garantie ?
2 ans sur les tubes, le ballon (cuve et échangeurs) et le collecteur ; 1 an sur la station et le thermoplongeur.
