Kit chauffe-eau solaire 400 litres (ballon double échangeur) avec 2 panneaux à 25 tubes sous vide (58 x 1800 mm) — soit 50 tubes —, livré avec sa station de contrôle. Adapté à un logement de 5 à 7 personnes ; pose sur toiture, terrasse, au sol ou en façade.
1 ballon de 400 litres à double échangeur
- Cuve en inox, double échangeur en cuivre, soupape de sécurité et pieds pour une pose au sol.
- Thermoplongeur 1500 W.

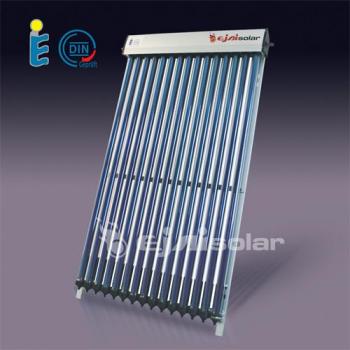

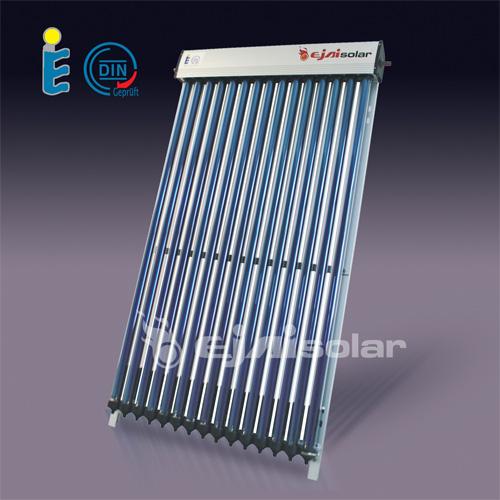

2 panneaux à 25 tubes sous vide (58 x 1800 mm)

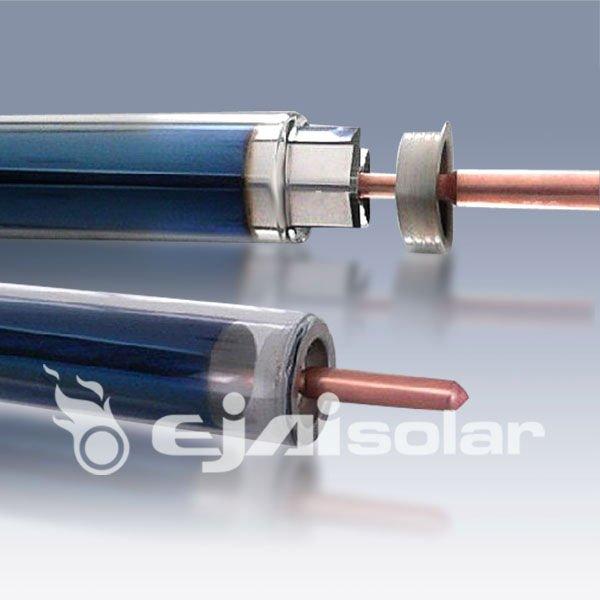

- Tubes en verre sous vide à embouts cuivre, traités borosilicate ; collecteurs tout cuivre, cadres et carrosseries aluminium.
- Aucune circulation d’eau dans les tubes : un tube se remplace sans vidanger le système.
- Surface d’absorption totale 6,44 m² — stagnation 270 °C — 1000 W/m².

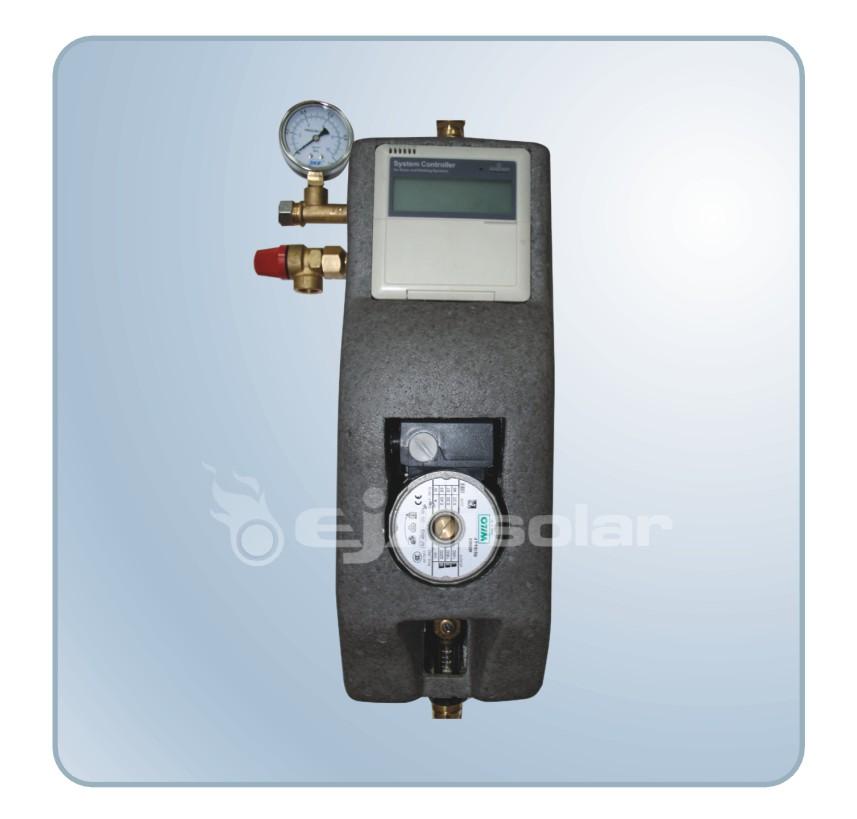

1 station de contrôle pré-montée et isolée
- Contrôleur électronique à 3 sondes, circulateur Wilo 3 vitesses, soupape de sécurité avec manomètre, vase d’expansion 8 litres.
Garantie 2 ans tubes / ballon / collecteurs ; 1 an station et thermoplongeur.
À quoi sert un chauffe-eau solaire ?
Les panneaux solaires thermiques produisent de l’eau chaude sanitaire (ECS) de manière écologique et économique. Le CESI peut aussi préchauffer l’eau du circuit de chauffage et réduire les consommations d’appoint (fioul, gaz, électrique).
Comment ça fonctionne ?
Les panneaux (extérieur) et le ballon (intérieur) sont reliés par un circuit primaire sous pression (eau + antigel). Le fluide récupère les calories dans les collecteurs, les restitue au ballon via un échangeur, puis repart se réchauffer. Un circulateur piloté par le contrôleur coupe dès la consigne atteinte.
Les avantages
- Excellent rendement de mai à septembre, très bon de mars à octobre.
- À coupler à un thermoplongeur ou au système existant de novembre à février.
- Grosses économies sur la facture d’eau chaude — écologique, sans combustion.
| Modèle | Ballon solaire 400 litres, double échangeur |
|---|---|
| Cuve | Inox SUS 304, épaisseur 2 mm |
| Jaquette extérieure | Métal peint, épaisseur 0,6 mm |
| Isolation | Mousse polyuréthane injectée, 60 mm |
| 1er échangeur (solaire) | 30 m de cuivre 12 mm (1 mm) |
| 2e échangeur (appoint) | 20 m de cuivre 16 mm (1,2 mm) |
| Thermoplongeur | 1500 W avec thermostat |
| Pression de fonctionnement | 6 bars (essai 14 bars) |
| Soupape de sécurité | Sécurisée à 90 °C ou 7 bars |
| Ballon (dimensions / poids) | Ø 700 mm x hauteur 1570 mm — 83 kg |

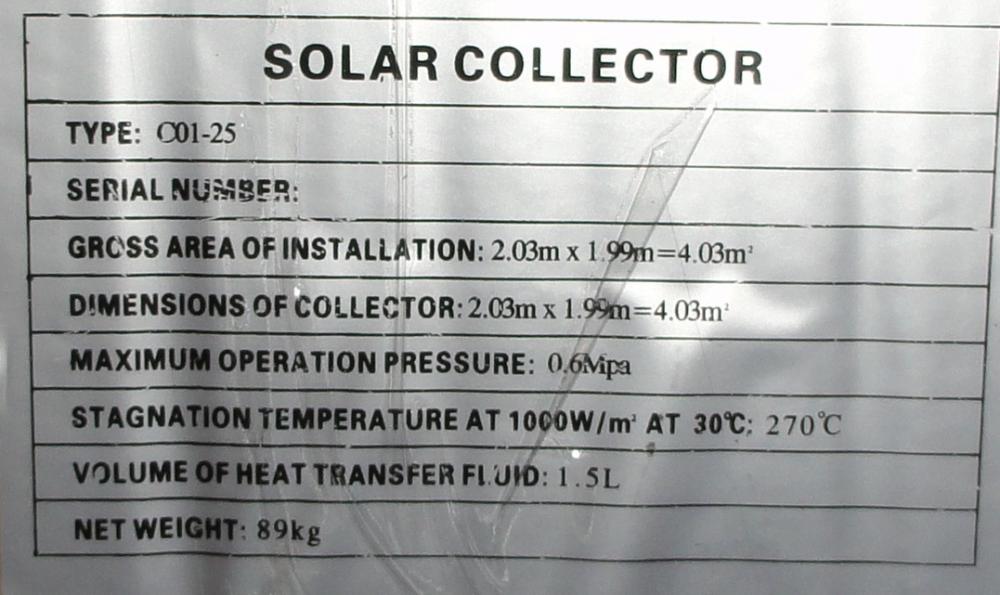

| Panneaux 2 x 25 tubes | Tubes 58 x 1800 mm — surface totale 6,44 m² — 1990 x 2030 mm chacun — 178 kg |
| Garantie | 2 ans tubes / ballon / collecteurs — 1 an station & thermoplongeur |

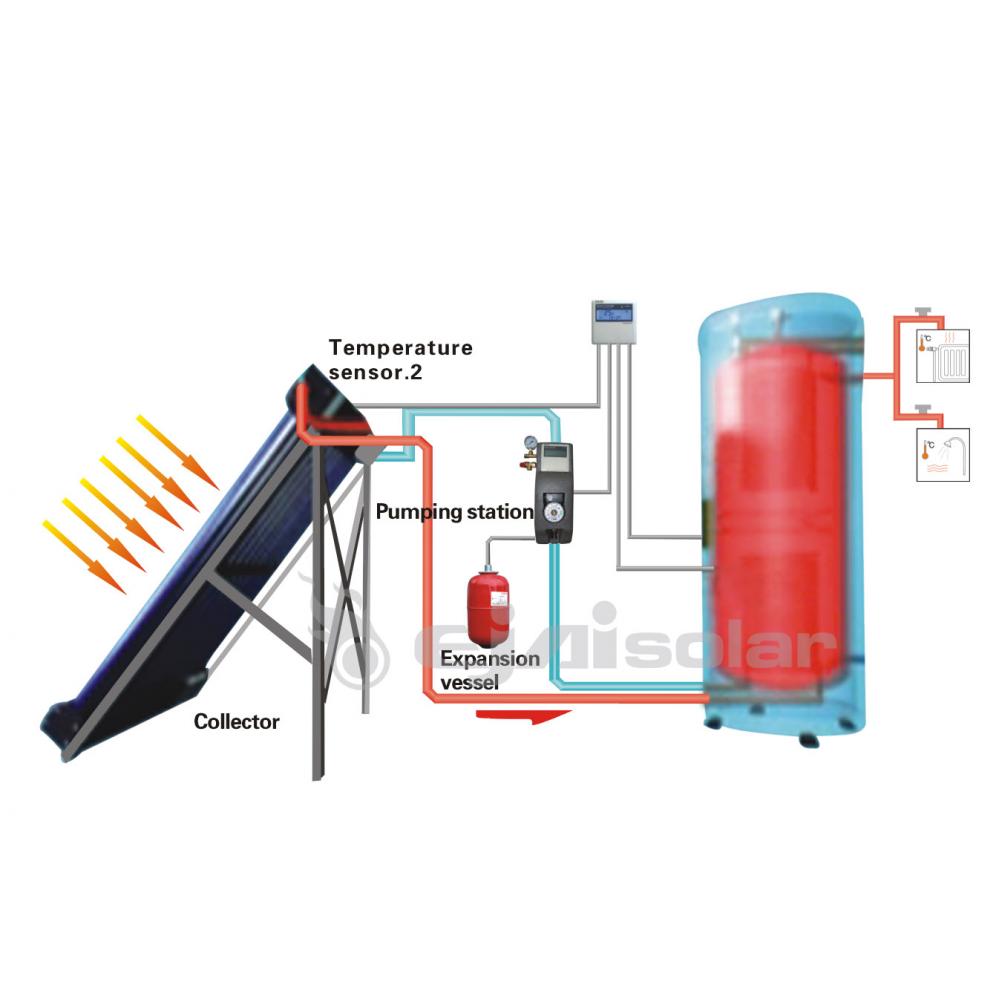

Un schéma type d’installation est disponible ici : schéma d’installation du kit solaire.

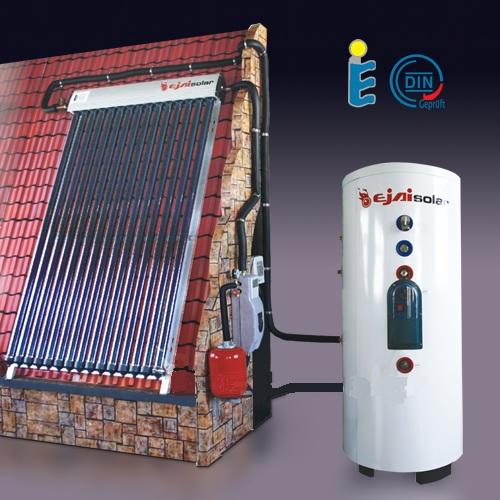

La station est livrée pré-montée. Les 2 panneaux se posent sur toiture, terrasse, au sol ou en façade ; le ballon se place à l’intérieur, relié aux panneaux par le circuit primaire (eau + antigel).
Nous importons directement nos produits et les revendons sans intermédiaire : c’est ce qui nous permet d’afficher les prix les plus bas du marché.
Important — raccordement du thermoplongeur
Ne jamais brancher le thermoplongeur en direct sur le chauffe-eau solaire : il chaufferait en continu et risquerait d’endommager l’installation. Les trois fils du chauffe-eau (ceux du thermoplongeur) doivent être raccordés au thermostat du ballon ou à la station de contrôle.
Contenu du ou des cartons
- 1 ballon solaire 400 litres inox, double échangeur
- 1 thermoplongeur 1500 W, 1 barre de magnésium
- 1 soupape de sécurité, 1 clapet anti-retour, 1 bouchon, pieds + visserie
- 2 collecteurs, 50 tubes (ailette, tige cuivre, bouchon silicone, coupelle alu), 50 cabochons
- 2 cadres alu + visserie, pattes de fixation toiture, pâte thermique
- 1 contrôleur 3 sondes, 1 vase d’expansion 8 L Varem, 1 flexible annelé + joint
- 1 circulateur Wilo 3 vitesses, 1 soupape de sécurité, 1 manomètre, 1 débitmètre, 1 vanne d’arrêt
Dimensions & transport

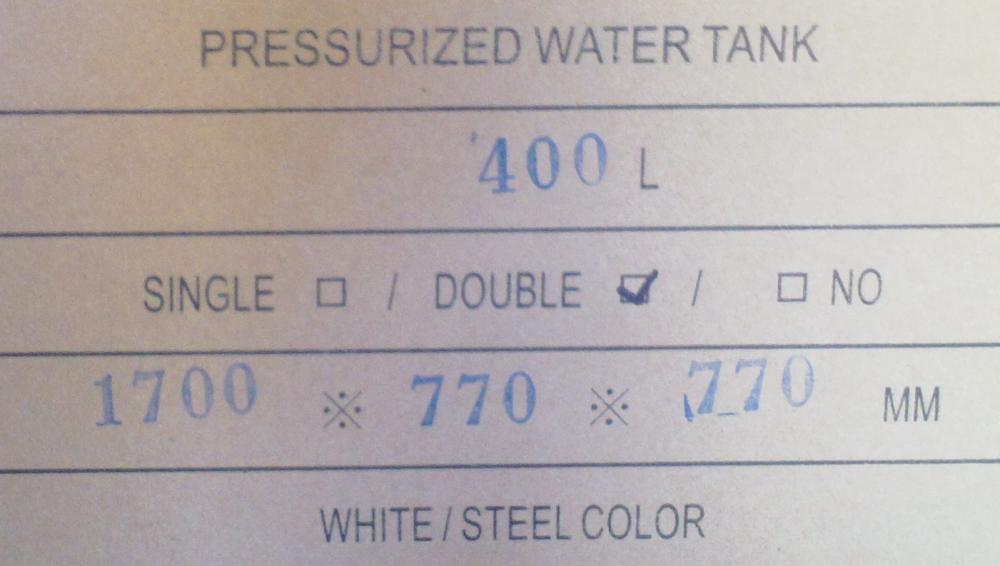

Ballon 400 litres : Ø 700 mm x hauteur 1570 mm — 83 kg, carton de transport 1700 x 770 x 770 mm. Prix affichés TTC, TVA 20 % incluse.
2 panneaux 25 tubes (nus) : hauteur 1990 mm x largeur 2030 mm chacun — poids total 178 kg. Livrés en 7 colis :
- 5 cartons de 10 tubes : 195 x 35 x 18 cm chacun
- 2 cartons collecteurs : 220 x 21 x 21 cm chacun
- 1 carton accessoires station : 54 x 42 x 32 cm — 9,6 kg
Frais de port calculés selon le département de livraison (à renseigner dans votre espace client).
Nos chauffe-eau solaires sont certifiés. Consulter les certificats.
- Matériel CE — norme européenne
- Norme ISO 9001:2008
- Produit certifié Solar Keymark
- SRCC
Pour combien de personnes ce kit 400 litres est-il adapté ?
Pour un foyer de 5 à 7 personnes (environ 50 à 75 litres d’eau chaude par personne et par jour).
Pourquoi 2 panneaux ?
Deux panneaux de 25 tubes offrent une grande surface de captage (6,44 m²) pour alimenter le ballon 400 litres, idéal pour les familles nombreuses.
Où peut-on installer les panneaux ?
Sur toiture, terrasse, au sol ou en façade ; le ballon se place à l’intérieur. Voir l’onglet « Installation ».
Comment le produit est-il livré ?
En 8 colis : 5 cartons de 10 tubes (195 x 35 x 18 cm), 2 cartons collecteurs (220 x 21 x 21 cm), 1 carton station (54 x 42 x 32 cm). Ballon 83 kg, panneaux 178 kg.
À quoi sert le thermoplongeur ?
Appoint électrique quand l’ensoleillement est insuffisant. Ne jamais le brancher en direct : raccordez-le au thermostat du ballon ou à la station de contrôle.
Le système résiste-t-il au gel ?
Oui : circuit primaire protégé par un mélange eau + antigel, tubes sous vide performants par temps froid et ensoleillé.
Quelle est la garantie ?
2 ans sur les tubes, le ballon (cuve et échangeurs) et les collecteurs ; 1 an sur la station et le thermoplongeur.
